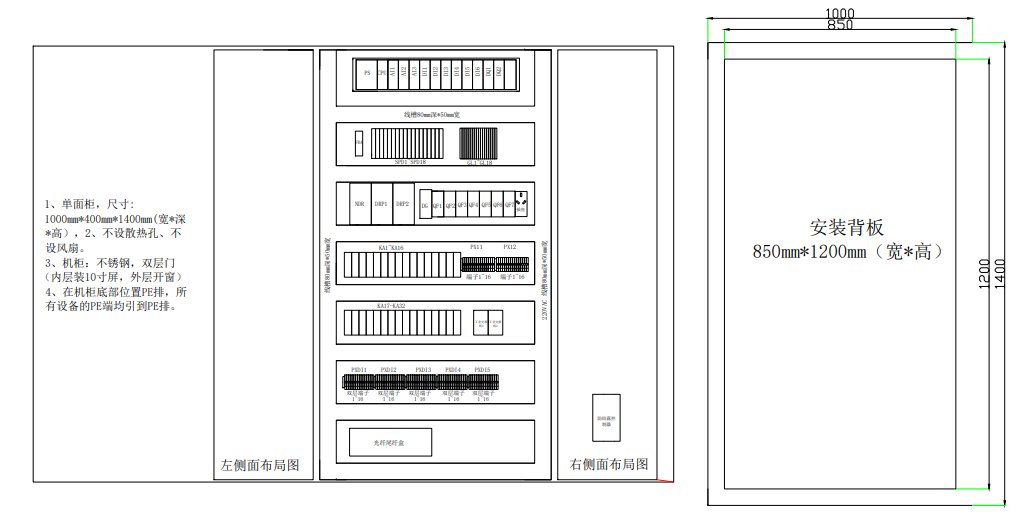

ACU箱（防結露控制箱）

品牌：望天智控

型號1000mm*1400mm*400mm

產品特點：

1、 尺寸1000*400*1400（寬*深*高）

2、 不設散熱孔、不設風扇

3、 泡沫塑料的密封條其密封性能極好，封閉式箱體保證達到IP56的防護等級

4、 全不銹鐵材質，雙層門（內層裝10寸屏），外層觀察窗口

5、 在機柜底部位置PE排，所有設備的PE端均引到PE排

6、 符合EIA19及3C認證、GreenGuard認證

7、 標準配置：門板、箱體、密封條、接地套件、安裝板、門鎖

8、 全組裝拼接式結構

9、 箱口多層摺疊保護槽能起補充性的加固作用，同時能防止箱蓋打開時臟物和水進入箱內

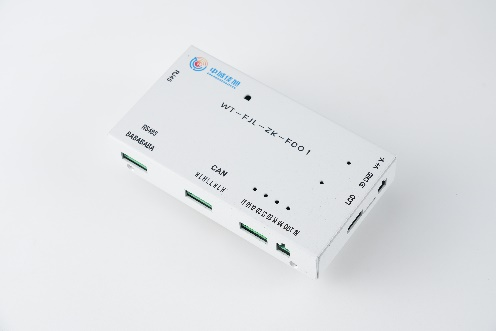

艙段主控制器

品牌：望天智控

型號  WT-FJL-ZK-FC01

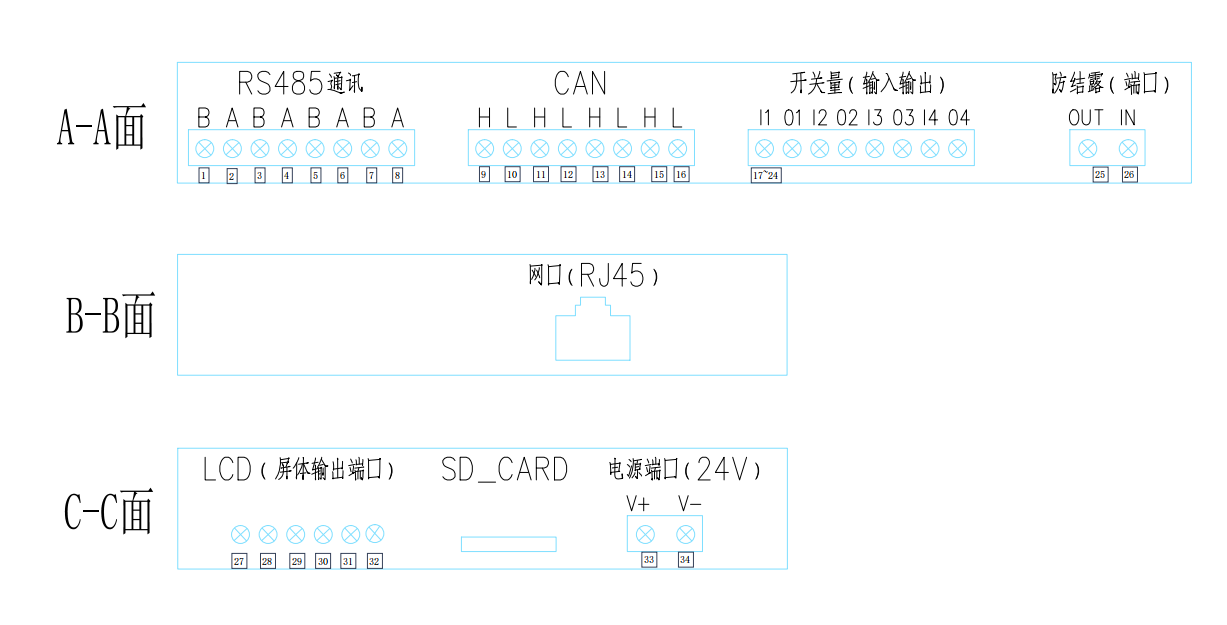

接口定義

1.1 產品特點

? 專門防結露設計，防止設備內由于結露造成的損壞

? 控制器整體可靠性和抗干擾設計，通過電磁兼容測試

? 輸入輸出接口均有專用隔離保護

? 設備含有多路監測系統，實時檢測設備運行保證運行可靠

? 可選觸控顯示屏

? 設備可通過網絡進行遠程升級及配置

? 采用 sd 卡存儲可擴展存儲容量

1.2 產品參數

? 外形尺寸：176mm x 98mm x 31.5mm

? 輸入電源：直流 24V

? 功率：10W

? CPU：采用高性能 32 位 ARM 處理器，主頻 168MHz

? 安裝方式：DIN35 導軌

? 工作溫度：-20-85℃

? 100MHz 以太網接口：變壓器隔離，最大通訊距離 100 米

? microSd 卡存儲存儲容量最大 64GB

? 選配9.7寸觸摸屏

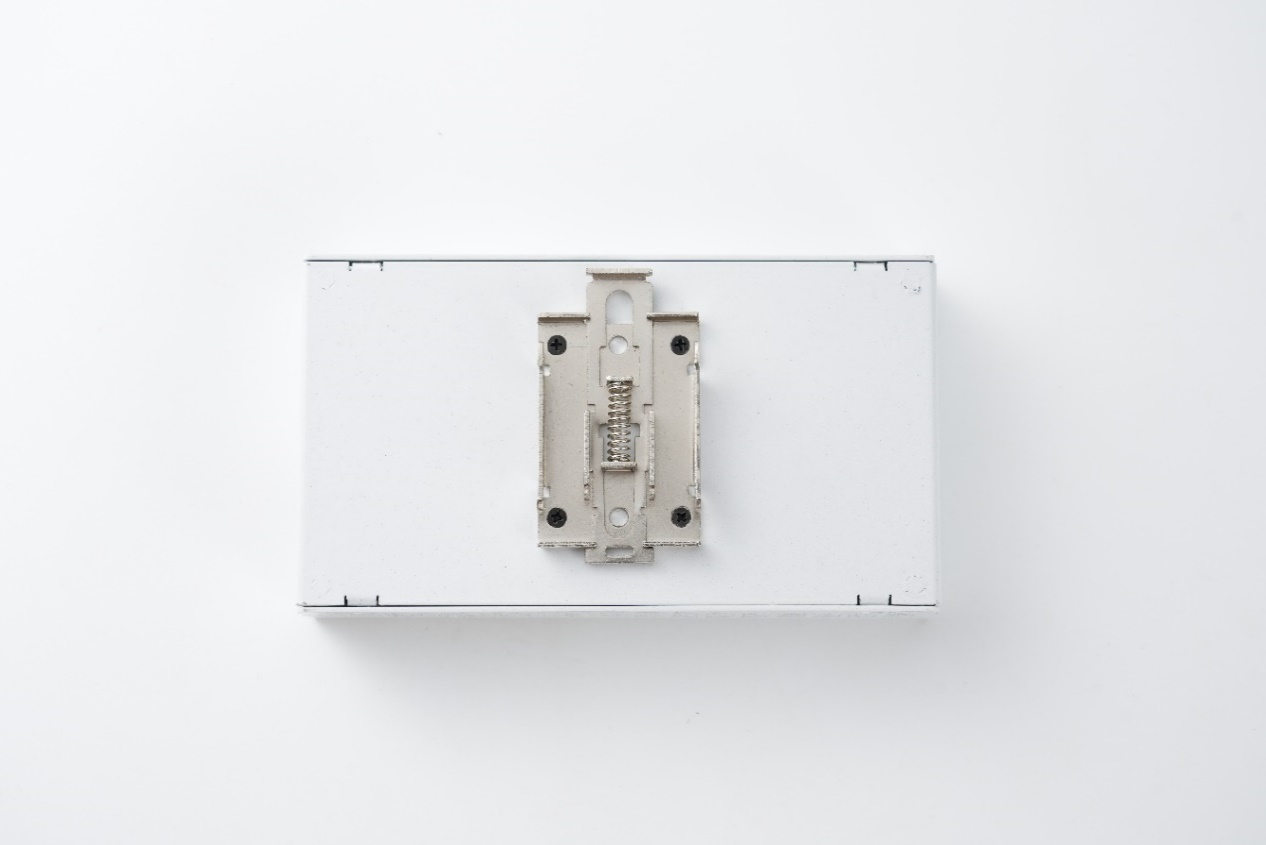

1.3 安裝方式

1、 模塊與DIN35 導軌進行固定

2、 將卡扣上端推至平齊，上端卡在導軌上

3、 將下端進行固定

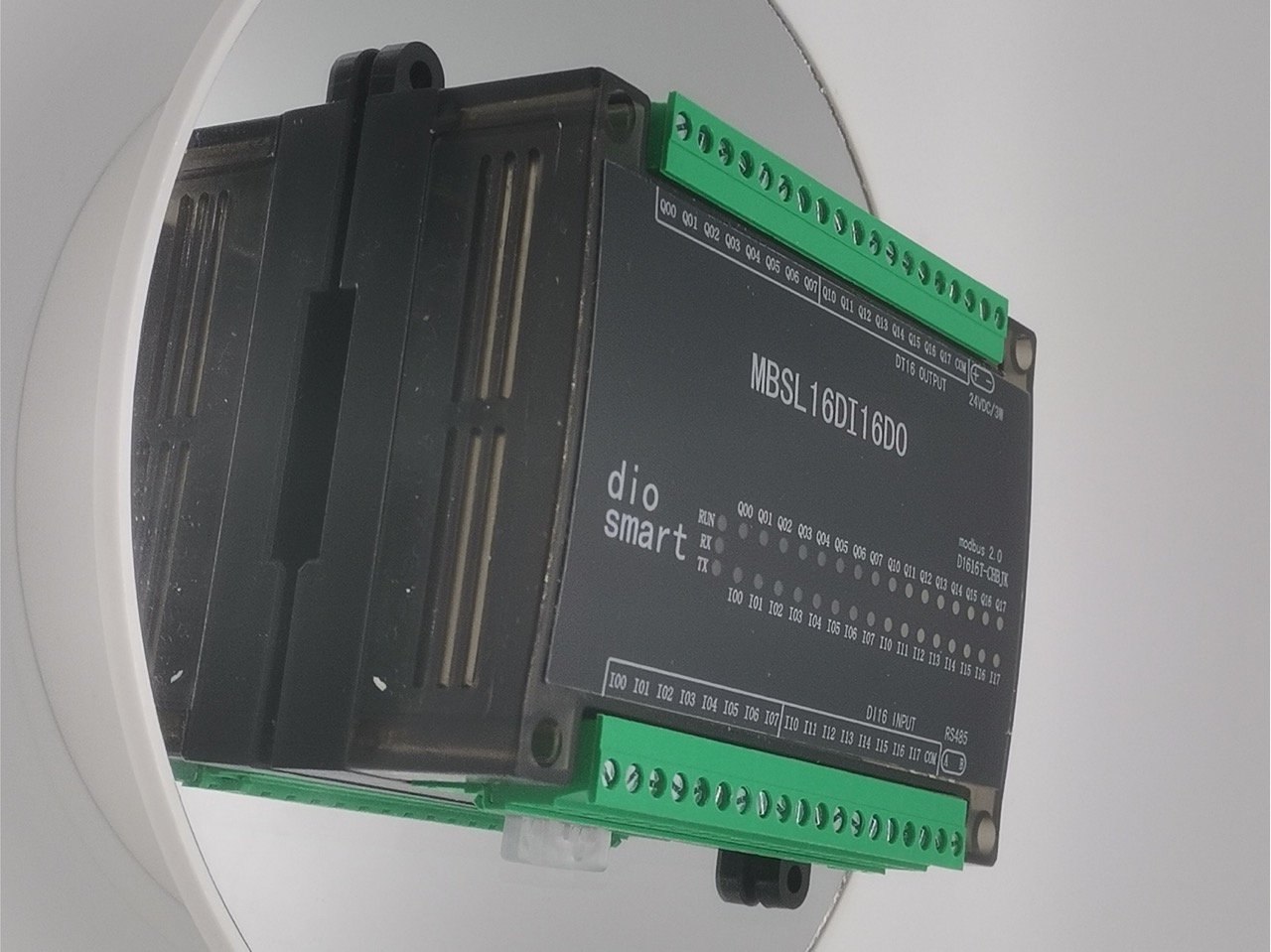

擴展模塊

品牌：望天智控

型號  16DI16D0

特點

產品概述

16DI16D0模塊是16路數字量隔離輸入、16路數字量晶體管隔離輸出模塊，通過隔離RS485接口輸出。模塊采用標準的 Modbus RTU 通訊，可直接適配各種上位機組態軟件、 PL . C 、 DCS 等。模塊電源、RS485通訊電氣信號相互隔離，有效抑制各類串模和共模干擾，同時也保障了模塊的穩定、可靠工作。

1、采用RS485 MODBUS RTU 標準通訊，可與上位機組態軟件、 PLC 、工業觸摸屏等進行組網、帶通訊狀態指示燈

2、信號控制、電源、RS485通訊電氣信號相互隔離。

3、通訊電路采用防雷、抗干擾設計、電源極性保護。

4、RS485通訊信號輸出接口采用過壓過流雙保護。

5、可廣泛用于工業現場設備的信號采集和控制。

6、通訊格式可通過軟件設置。

主要技術指標

接口定義

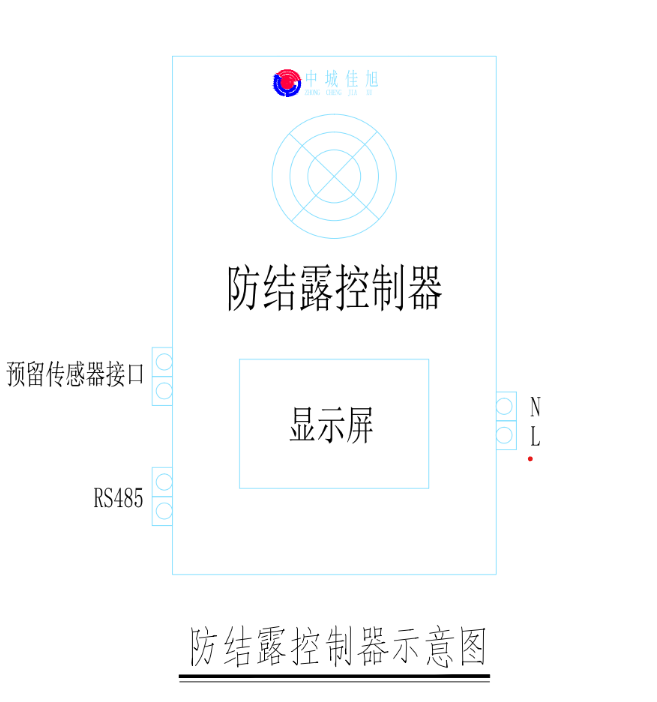

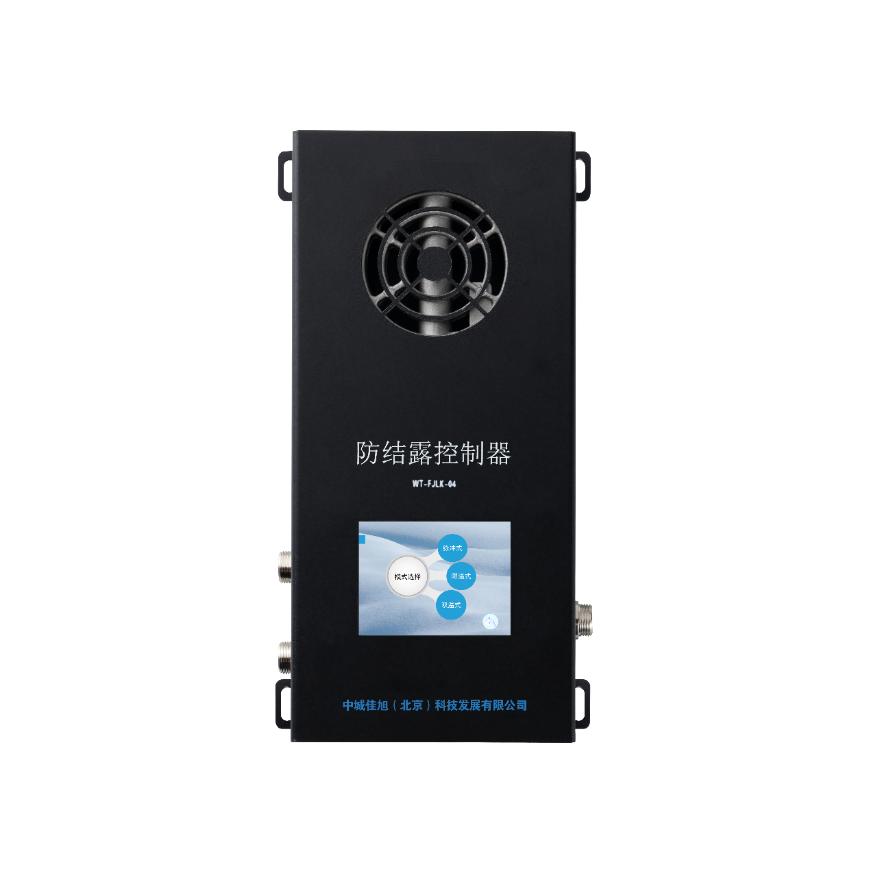

防結露控制器

品牌：望天智控

型號  WT-FJLK-04

1、帶觸控顯示屏

2、通訊接口可選

3、傳感器接口可選

產品參數

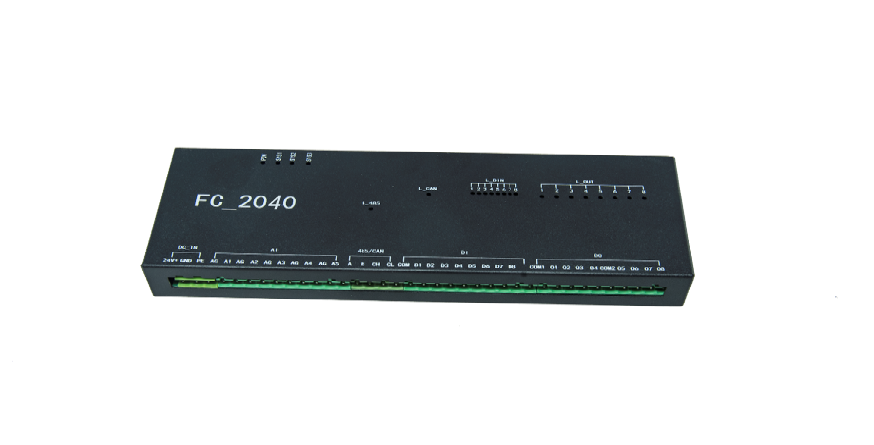

通風控制器

品牌：望天智控

型號  FC_2040

一、 產品概述

通風控制器作為風機配電箱的控制核心，不僅能夠協調設備控制動作，還能夠分別有效地處理管廊艙段的環境狀態數據、安全防范數據、低耦合、在離線狀態下可獨立運行，進一步保障了管廊安全。

二、 產品功能

通風控制器

控制器通過控制風機的運轉，對管廊進行通風、降溫，保證設備和人員安全。具備定時方式、參數控制方式、有人無人運行方式、手動工作模式等多種運行方式，在保證系統運行安全的前提下，盡可能節約能源消耗。

接口定義

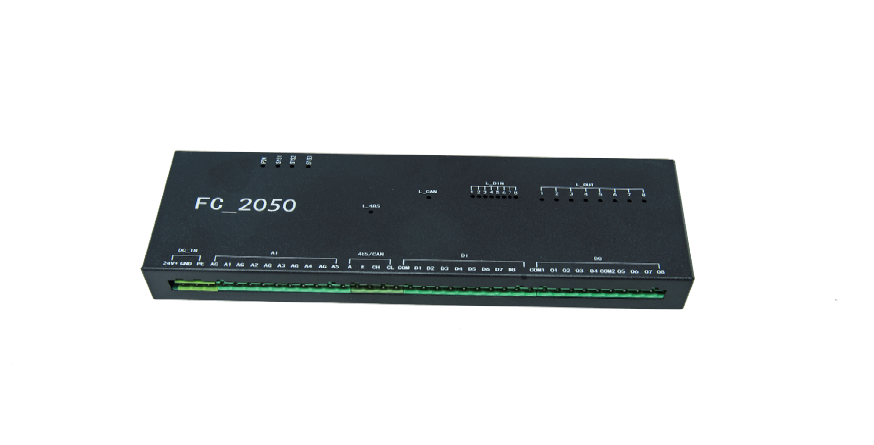

排水控制器

品牌：望天智控

型號  FC_2050

一、產品概述

排水控制器作為排水配電箱的控制核心，不僅能夠協調設備控制動作，還能夠分別有效地處理管廊艙段的環境狀態數據、安全防范數據、低耦合、在離線狀態下可獨立運行，進一步保障了管廊安全。

二、產品功能

排水控制

控制器隨時監控集水坑水位狀態，超過一定值啟動水泵進行排水自動判斷水位變化與水泵狀態情況，異常時，及時向上位機報警。

接口定義

照明控制器

品牌：望天智控

型號  FC_2030

一、產品概述

照明控制器作為照明配電箱的控制核心，不僅能夠協調設備控制動作，還能夠分別有效地處理管廊艙段的環境狀態數據、安全防范數據、低耦合、在離線狀態下可獨立運行，進一步保障了管廊安全。

照明控制器

控制器根據安防系統的信息判斷管廊內是否有人，無人自動關閉，管廊照明，節約能源消耗。具備手動、自動切換功能。在手動模式下，若照明系統長時間在無人狀態下工作，通過監控軟件報警，提示相關人員處理。

二、產品功能

接口定義

綜合傳感器

品牌：望天智控

型號  WT-FJL-ZS-02

技術參數

技術亮點

   一屏顯示多種監測值、節省成本，簡化安裝、依據密度，分層次安裝、功能可擴展。

接口說明

波特率9600（默認）、可選115200;

支持MODBUS RTU協議。

電源：直流24V +、-

    RS485：通訊接口A、B

接口說明

本產品電源輸入線要求1.5mm² 銅線，RS485總線的連接電纜使用特性阻抗為 120Ω屏蔽雙絞線，線徑不低于 0.75mm²。線經與傳輸距離有關，可參看下表。
