定位基站

品牌  望天智控

型號 ZCJX-FB

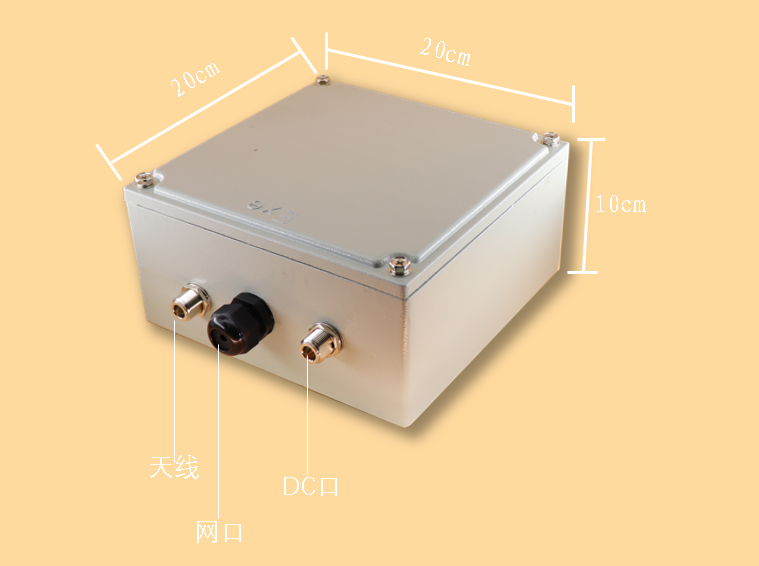

產品介紹：該基站適用于惡劣環境對設備防護等級要求嚴苛的室外或者室內場所，可以用于隧道、工廠、管廊、電廠、變電站等場景，防護等級IP67,金屬機身設計更加堅固。

設備特點：工業級設備穩定，有效距離大于300米，工業級品質，IP67防護等級，金屬機身，支持二次開發。

產品參數：

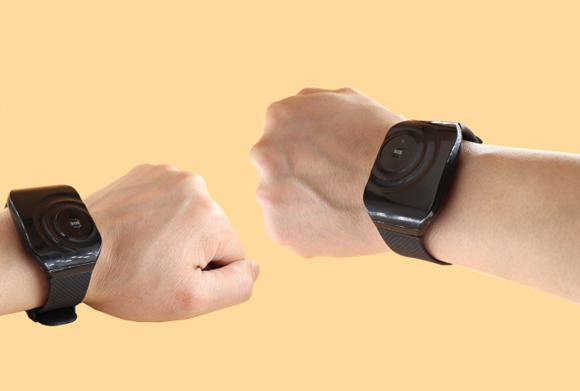

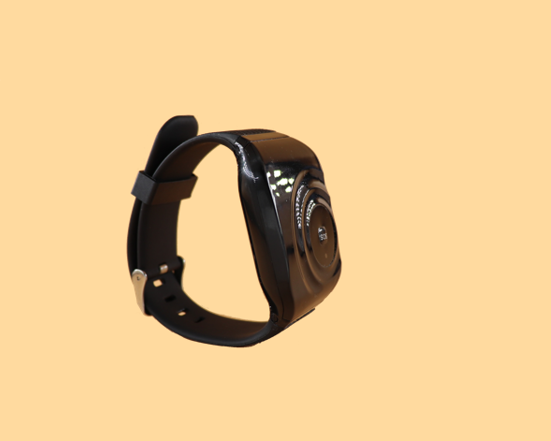

定位標簽

品牌 望天智控

型號ZCJX-SH

人員定位軟件

品牌 望天智控

型號UWBLOC

1. 技術簡介

望天智控UWBLOC定位系統采用的技術是一種基于無線脈沖通信原理實現定位的技術，UWBLOC技術利用納秒至微秒級的非正弦波窄脈沖傳輸數據。通過在較寬的頻譜上傳送極低功率的信號，能在數百米范圍內實現數百Mbit/s的數據傳輸速率。

UWBLOC技術突出特點是抗干擾性能強，傳輸速率高，系統容量大，發送功率極小，定位設備可以用小于1毫瓦的發射功率就能實現通信。低發射功率大大延長系統電源工作時間。

望天智控UWBLOC定位系統無遮擋環境定位精度最高可達10厘米，一般遮擋定位精度仍然可以做到30厘米，毫秒級的延遲將能夠?qū)崟r(shí)顯示被定位目標對象的準確位置。

2. 定位原理

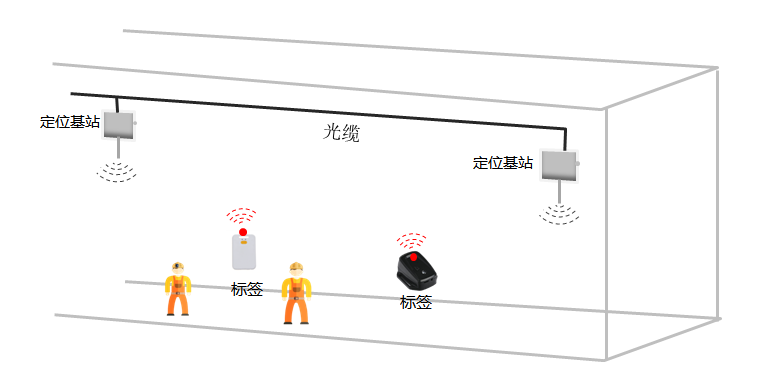

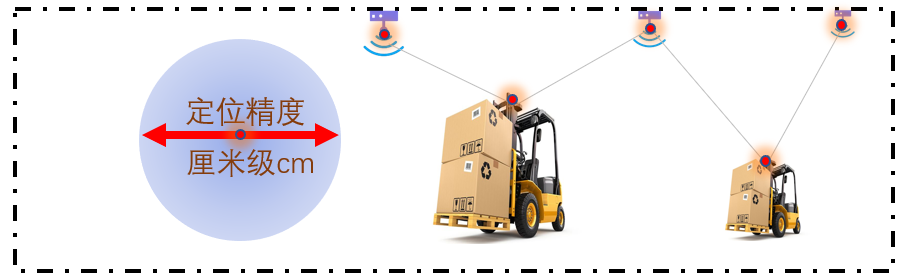

如下圖所示，通過在管廊內按照一定的距離部署定位基站，人員佩戴定位標簽，標簽通過脈沖信號發射出位置數據，定位基站接收、放大信號，并進行同步時鐘校準，然后將位置數據傳送至定位引擎服務器，經過人員定位引擎軟件計算出定位標簽信號到達不同接收機的時間差，然后采用定位算法對標簽位置進行解算，最終計算出定位標簽的實時位置并呈現在管理平臺上。

3. 系統組成

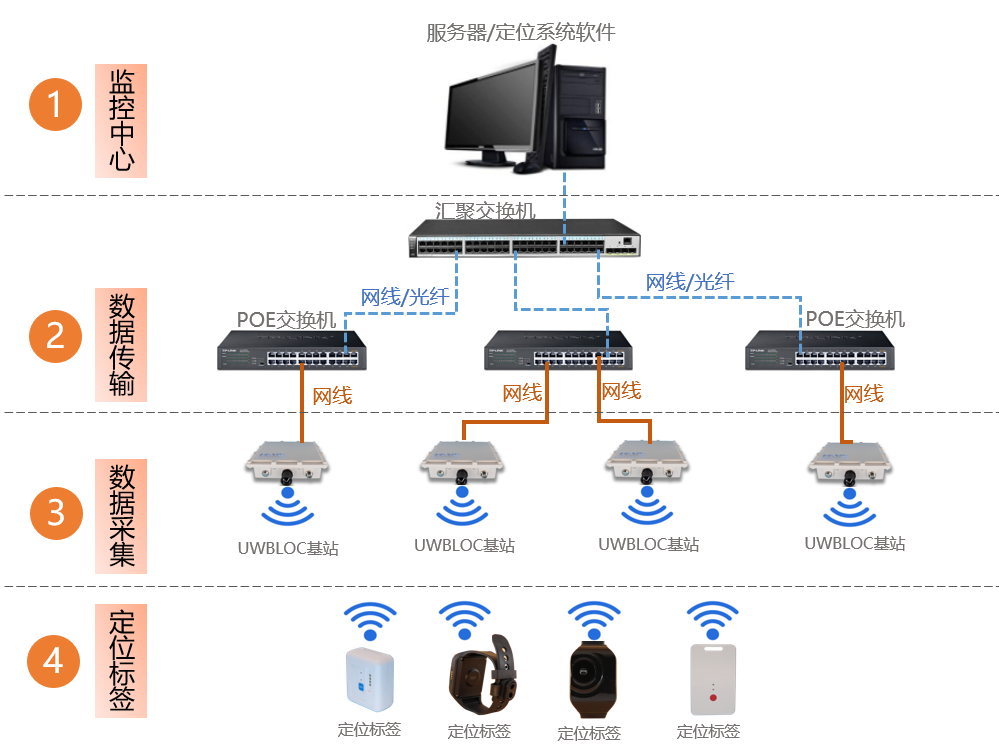

UWBLOC定位系統由如下圖所示4部分組成，

1：是監控中心需要安裝服務器電腦或者采用云服務器，服務器上安裝定位系統軟件；

2：是數據傳輸層，由交換機和網線或者光纖組成，用于數據傳輸，POE交換機可以給定位基站供電；

3：是UWBLOC基站，用于采集定位標簽的數據，定位現場可能需要若干臺基站；

4：是需要定位的目標對象佩戴的定位標簽。

華星智控UWBLOC室內定位系統系統結構圖

4. 系統功能介紹

4.1 位置顯示功能

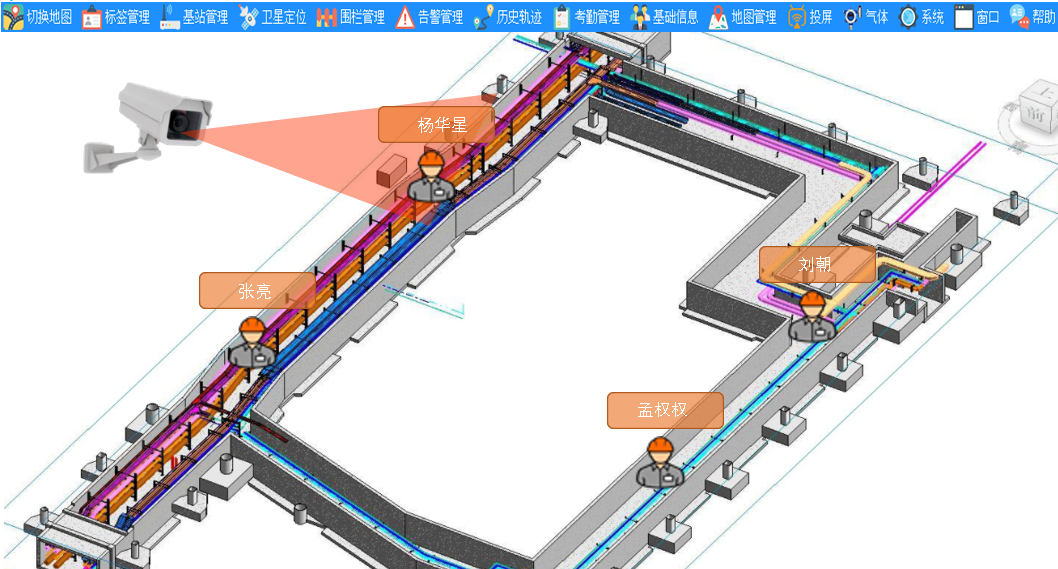

在地圖上顯示每個被定為目標對象的精確位置，位置毫秒級實時刷新。

4.2 自動考勤功能

可以在電子地圖上將任意位置劃定為考勤區域，通過在電子地圖上劃定考勤區域，可以實現對進出區域叉車自動考勤統計，記錄被定位目標對象進出此區域的時間，并可統計考勤區域的停留時間等信息，并可以形成統計報表導出。

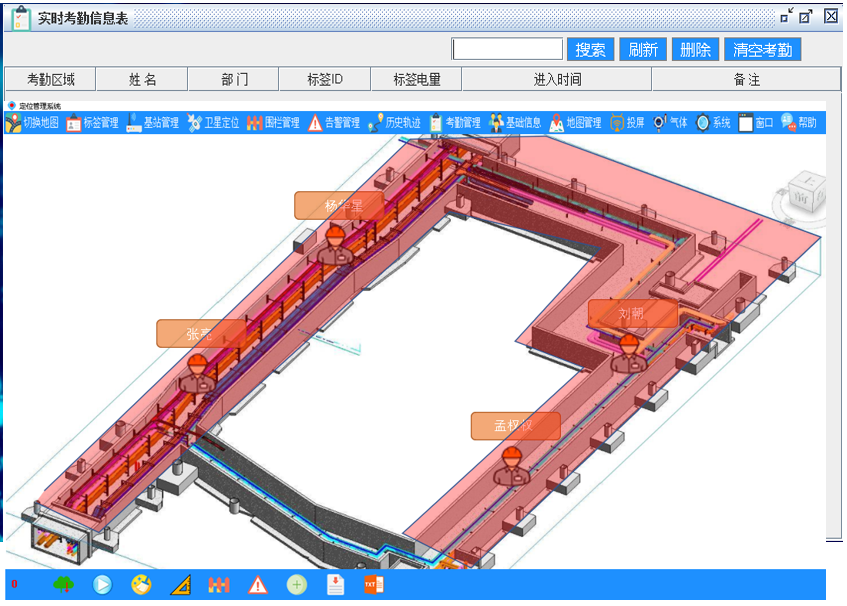

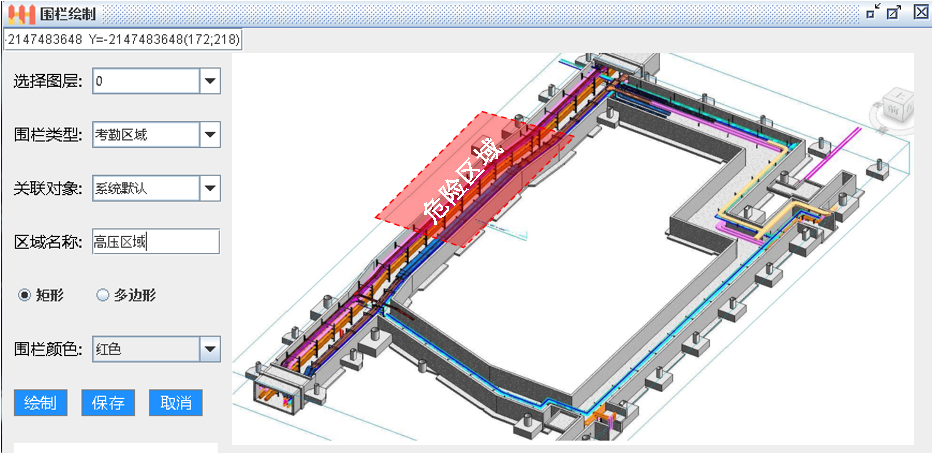

如下圖所示通過鼠標可以在地圖上劃定任意區域?yàn)榭记趨^(qū)域。

軌跡回放功能

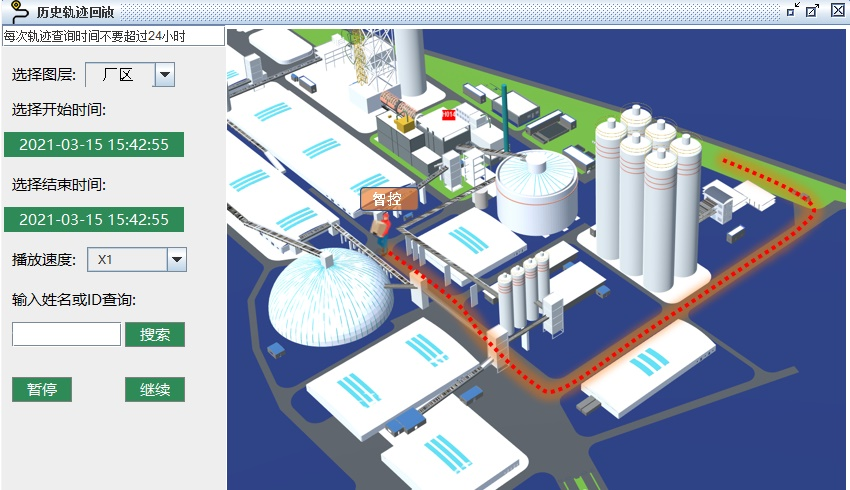

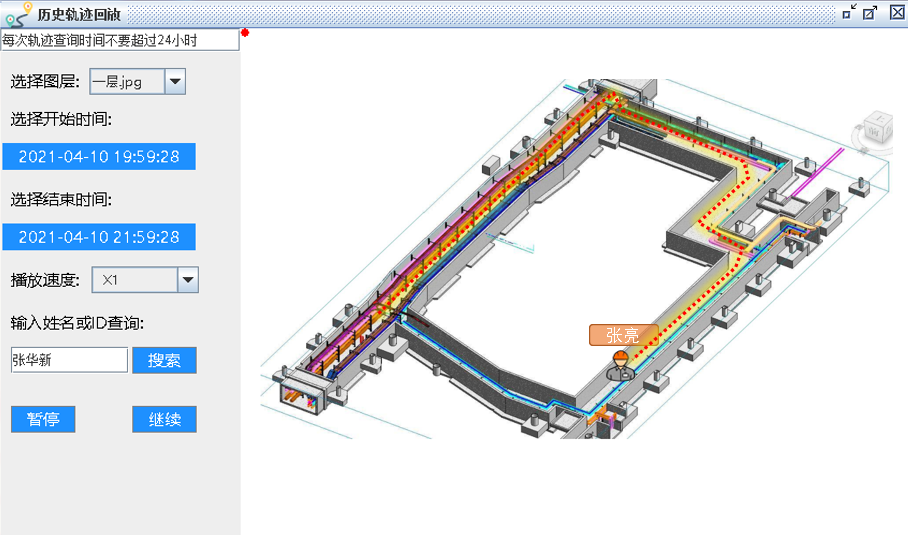

系統可以保存數月的歷史軌跡，支持查詢?nèi)我饽衬繕?biāo)對象一個時間段的運動軌跡。

4.3 電子圍欄功能

通過鼠標可以將任意區域劃定為電子圍欄區域，選擇區域的報警規則。未經授權車輛或人員進入電子圍欄區域就會觸發報警提醒，報警類型有進入報警，出去報警，超員報警等可選。

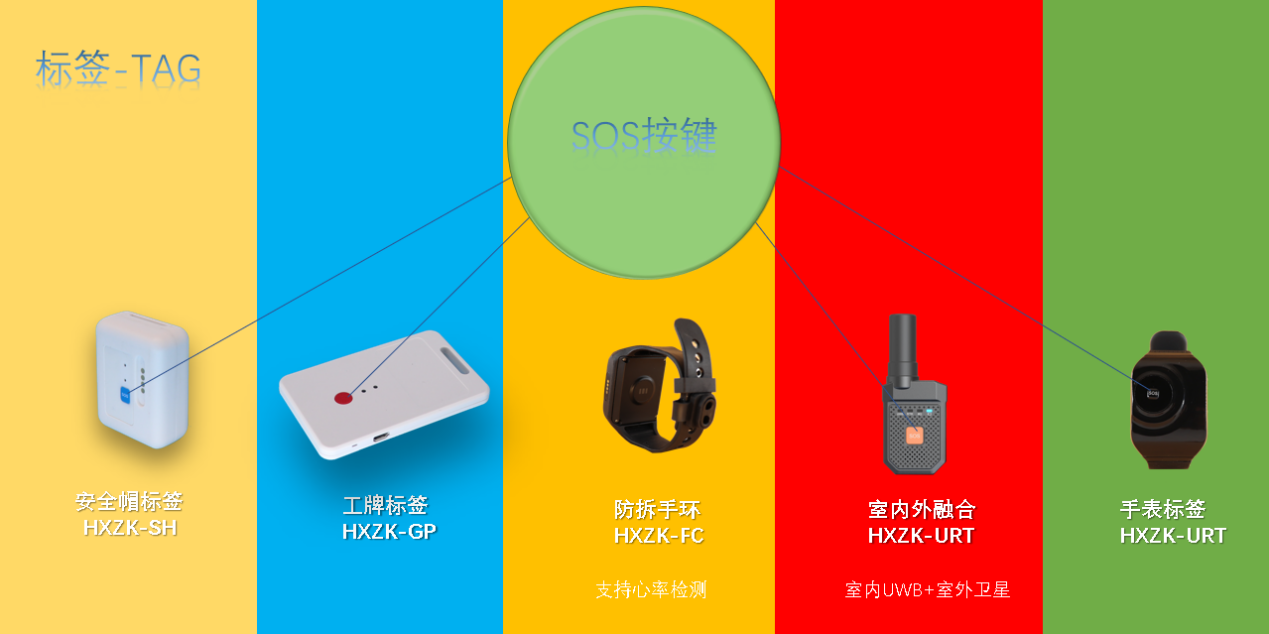

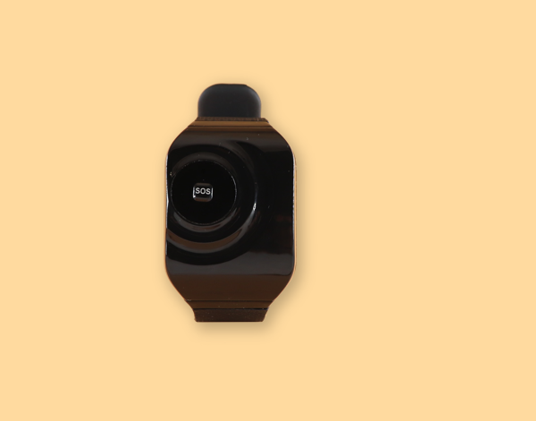

4.4 一鍵呼救功能

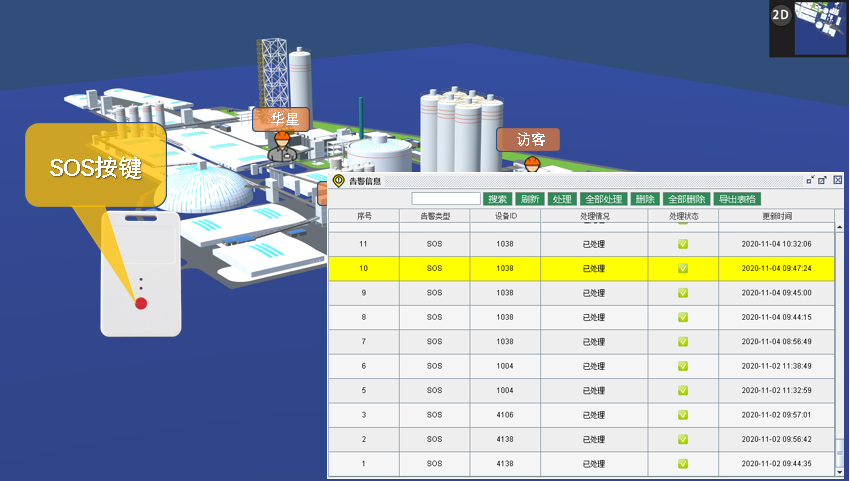

定位標簽帶有一鍵呼救按鈕可以在發生危險時候一鍵呼救，為快速救援爭取到黃金時間。

4.5 電量查看功能

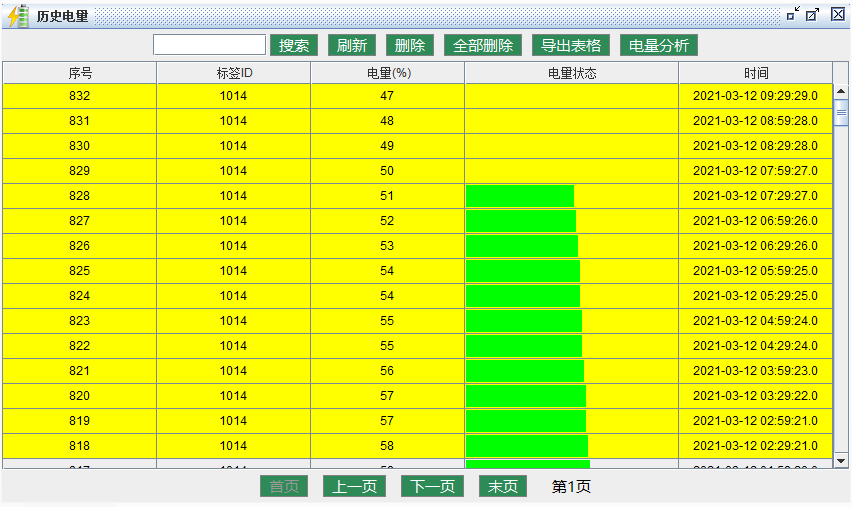

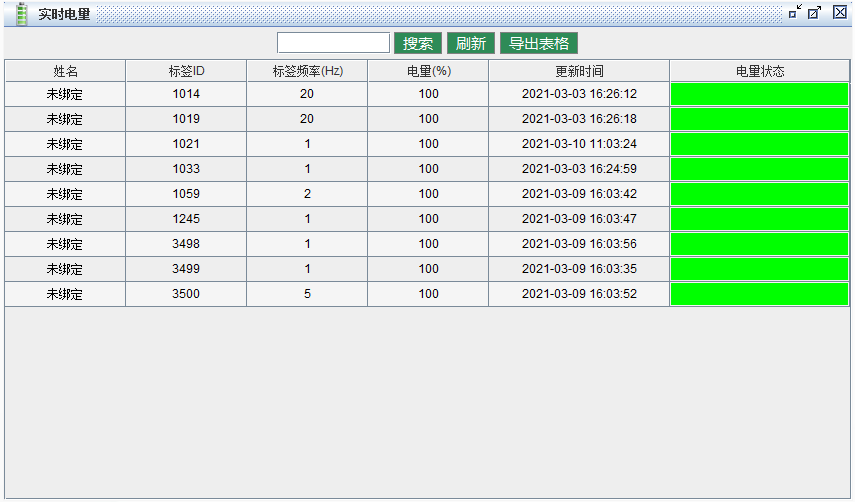

系統支持查看每個目標對象的實時電量信息，實現低電量報警提醒充電。

4.6 視頻聯動功能

系統支持綁定攝像頭，實現攝像頭聯動功能，攝像頭需要支持國標28181的協議。

4.7 巡檢記錄功能

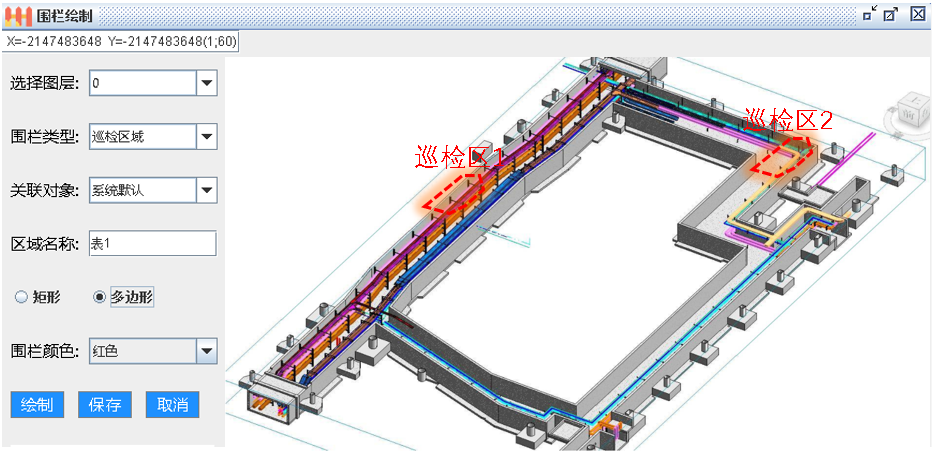

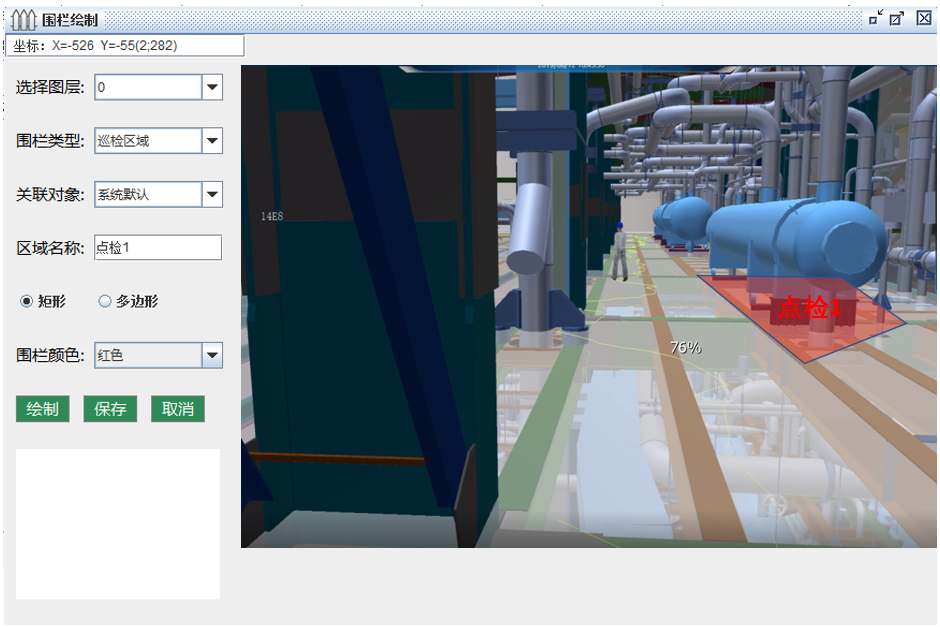

系統支持設置巡檢區域，對巡檢進行自動記錄，生成記錄報表。

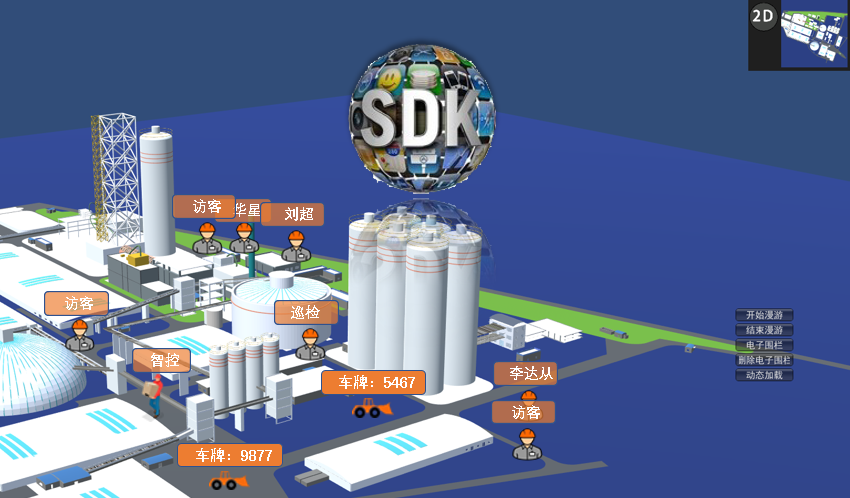

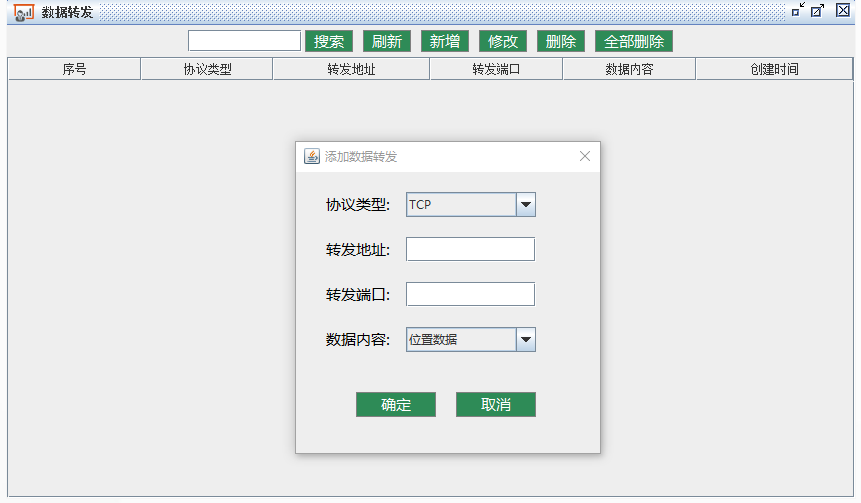

4.8 二次開發功能

系統提供數據接口可以和其他用戶平臺對接，系統功能也可以根據用戶需求定制開發。

5. 基站布點設計

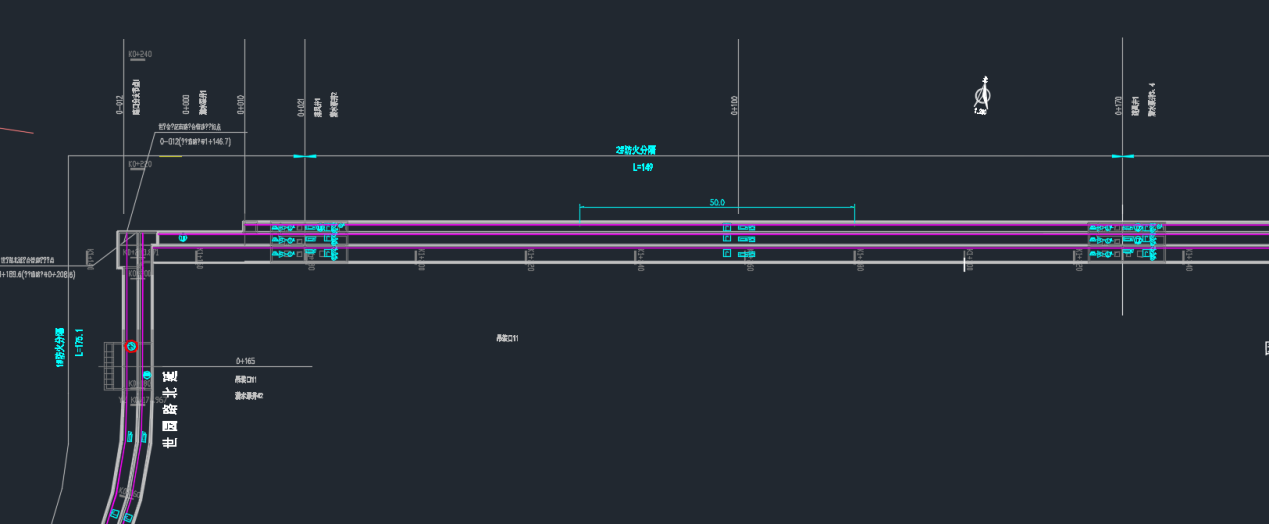

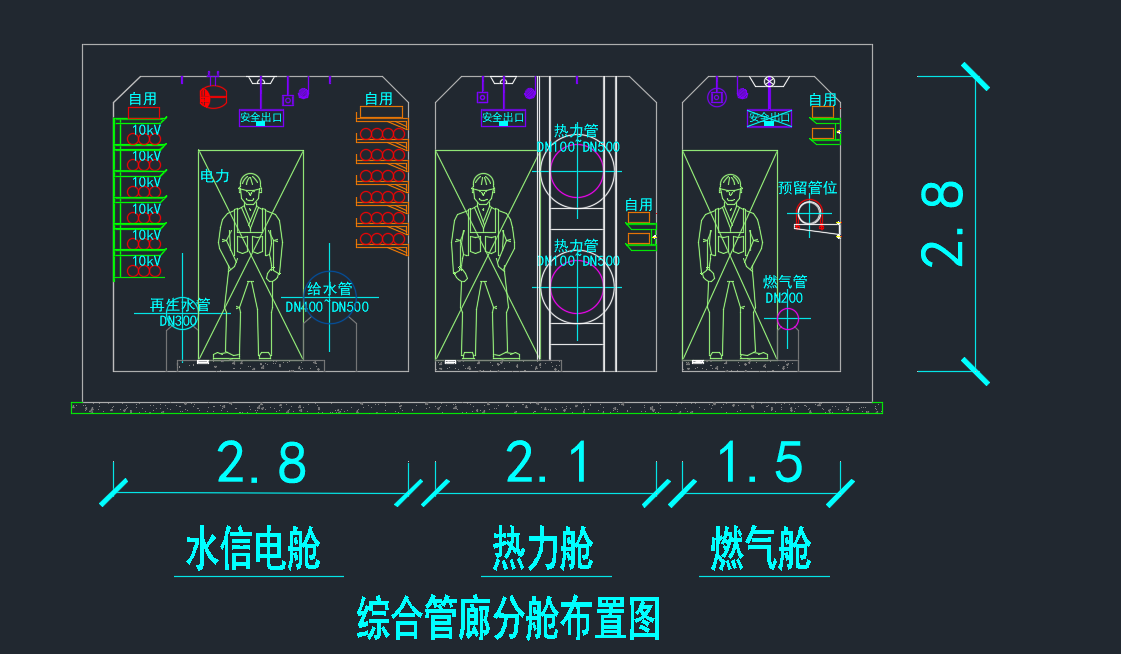

如下圖所示為**管廊的分艙布置圖，管廊高度2.8米。

如下圖所示為定位基站的安裝位置示意圖，定位基站安裝在每個分艙的正上方。

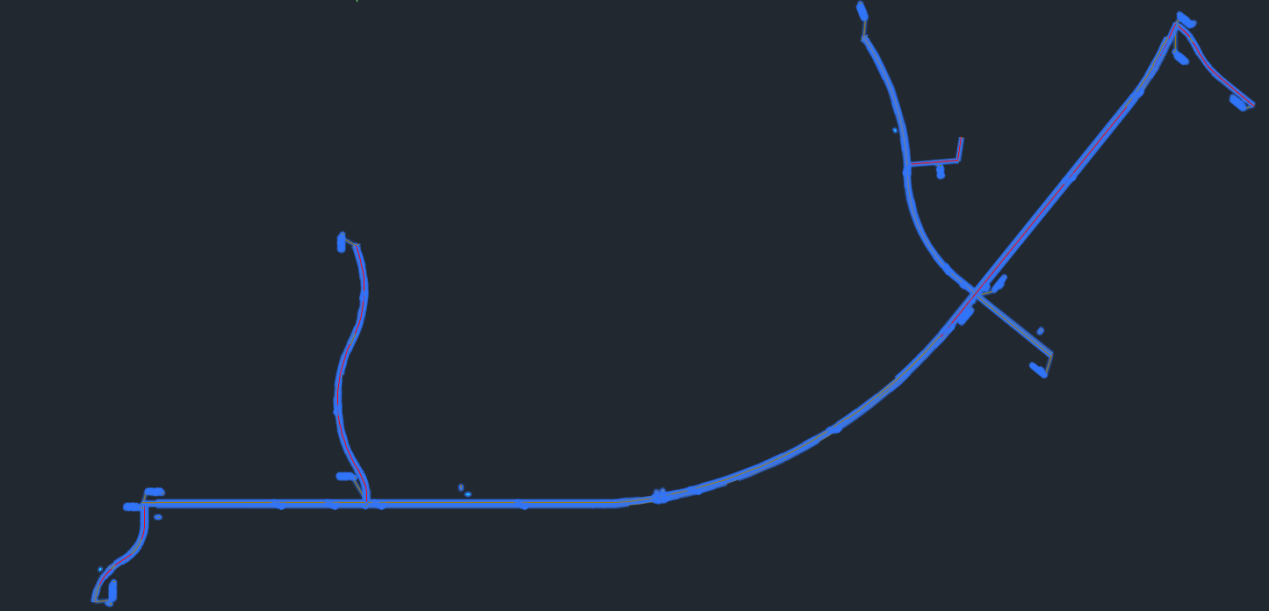

如下圖所示為**管廊的分布走向圖。

如下圖所示**管廊每隔150-200米會有一個防火分區。

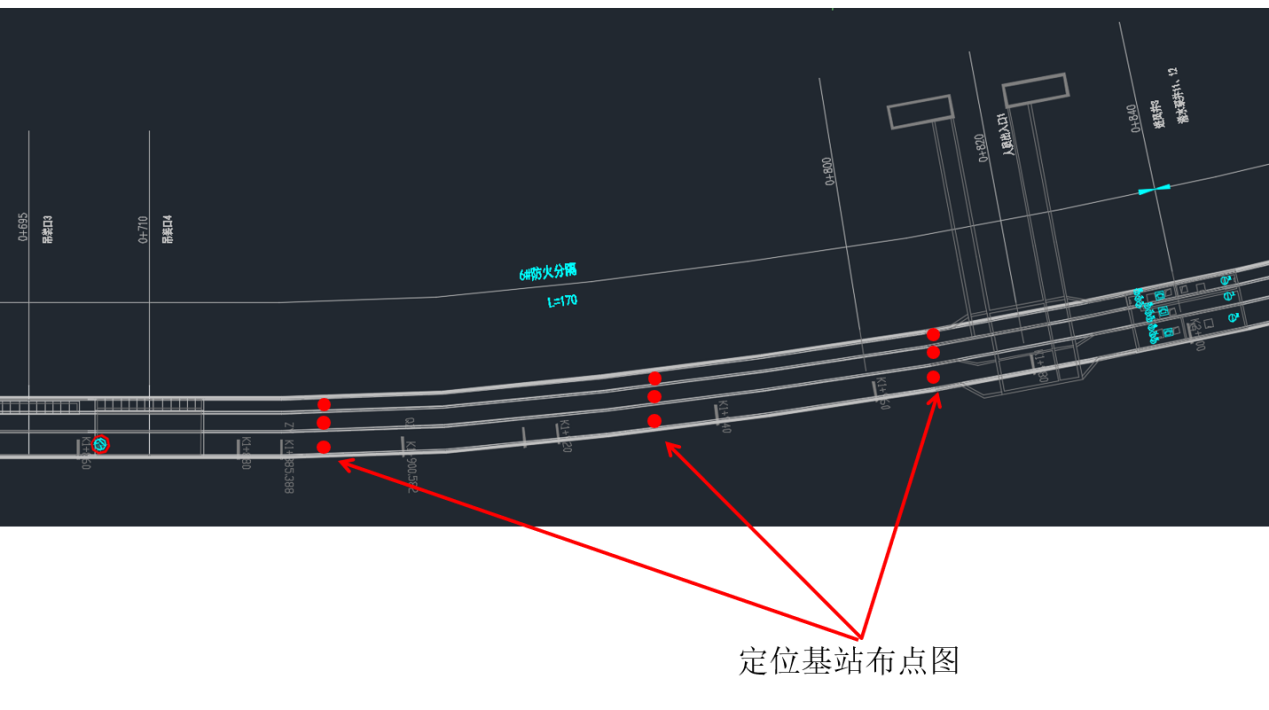

如下圖所示我們以每個防火分區為單位，每個分艙每隔100米左右安裝一臺定位基站，如管廊彎度過大需要適當增加定位基站數量，保證在任何位置都能看到兩臺定位基站。

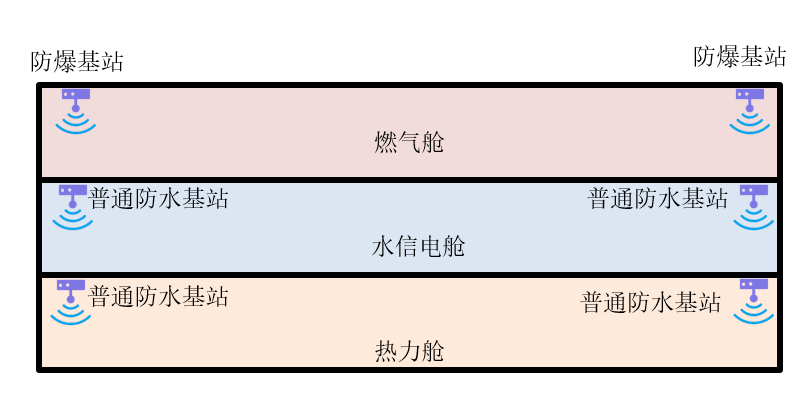

在燃?xì)馀撨x用防爆型定位基站，在熱力艙和水信電艙選用非防爆的防水型號基站。
